杀菌门把手

一种杀菌门把手的制作方法

【技术领域】

[0001]本实用新型涉及家居设备技术领域，尤其涉及一种杀菌门把手。

【背景技术】

[0002]门把手是我们经常用到的东西，不论是他人或者自己都是经常触摸到的东西，就会带来跟多的细菌，现有的杀菌门把手大多通过紫外线灯进行杀菌的，通常是在

门把手被按下开门时，门把手与控制器脱离，紫外线灯就会熄灭，避免直接作用于人体，当没有人使用门把手时，紫外线灯会通过门把手与控制器接触而点亮，对表面

进行杀菌。

[0003]另外，现有门把手大多通过指纹识别技术开锁的，目前指纹识别为成熟，应用也为广泛，掌纹识别技术是利用人手掌纹路特征进行身份鉴别的方法，掌纹特

征区域面积大，包含信息量多，包括主线、褶皱、细节点和三角点等，掌纹特征具有性、稳定性、不易伪造等特点；掌纹识别图像采集也很方便，易被检测者接受

、成本低、识别率高。

[0004]但是，上述门把手还存在以下问题，，在当门把手被按下开门的瞬间，紫外线灯依然会直接作用于人体，从而对人体造成一定的伤害；第二，现有指纹识别

大多采用单点指纹识别认证的，只有在外部指纹与预置的特定的指纹一致时才能实现开锁功能，这就要求使用者准确地将输入与预置的特定的指纹一致的指纹才能

能够实现开锁功能，但是，由于各种原因导致使用者无法准确地将输入与预置的特定的指纹一致的指纹，从而导致需要反复输入指纹才能能够开锁的现象，降低了开锁

的效率。

【实用新型内容】

[0005]本实用新型的目的在于克服上述现有技术的不足，提供一种杀菌门把手，旨在解决现有的杀菌门把手存在的当门把手被按下开门的瞬间，紫外线灯依然会直接作

用于人体以及其单点指纹识别认证往往需要反复输入指纹才能能够开锁的问题。

[0006]本实用新型是这样实现的，一种杀菌门把手，包括人体红外线检测模块、处理模块、电源模块、指纹识别模块、紫外线灯及门锁主机，所述电源模块与所述人体

红外线检测模块、处理模块、指纹识别模块、紫外线灯及门锁主机连接；

[0007]所述人体红外线检测模块与所述处理模块连接，用于检测外部人体信息，并在检测到外部人体信息时，生成检测到外部人体信息的检测信号发送给所述处理模块

；

[0008]所述处理模块，用于接收所述人体红外线检测模块发送的检测信号，并当所述人体红外线检测模块发送的检测到外部人体信息的检测信号时，生成控制所述电源

模块停止给所述紫外线灯提供电源的控制信号发送给所述电源模块；

[0009]所述指纹识别模块与所述处理模块连接，用于识别外部的指纹，并在识别到外部的指纹时，将识别到的指纹发送给所述处理模块；

[0010]所述处理模块还用于接收所述纹识别模块发送的指纹，并将所述指纹与预置的多点指纹进行匹配，若匹配成功，则发送控制所述门锁主机进行解锁的控制指令；

若匹配不成功，则拒绝发送控制所述门锁主机进行解锁的控制指令；

[0011]所述门锁主机与所述处理模块连接，用于根据所述处理模块发送的控制所述门锁主机进行解锁的控制指令解锁门锁；

[0012]所述电源模块，用于为所述人体红外线检测模块、处理模块、指纹识别模块、紫外线灯及门锁主机提供电源，并根据所述处理模块发送的控制所述电源模块停止

给所述紫外线灯提供电源的控制信号停止给所述紫外线灯提供电源。

[0013]进一步地，所述处理模块为微控DSP或微控ARM。

[0014]进一步地，还包括安装在门上的由透明材料制成的把手，所述把手呈L型，所述把手包括一转动部和一把手部，所述转动部的一端连接所述把手部，所述转动部

的另一端转动连接在所述门上，所述处理模块、电源模块及门锁主机均设置在门上，所述紫外线灯设置在所述把手部内部，所述人体红外线检测模块及指纹识别模块均

设置在所述把手部的外表面。

[0015]进一步地，所述把手部的外表面涂有一纳米二氧化钛抗菌层。

[0016]进一步地，所述把手部的外表面还设有防滑螺纹。

[0017]本实用新型的有益效果为:本实用新型提供的杀菌门把手，其处理模块在接收人体红外线检测模块发送的检测信号时，生成控制电源模块停止给紫外线灯提供电

源的控制信号发送给电源模块，以便电源模块停止给紫外线灯提供电源，这样，就解决了在当门把手被按下开门的瞬间，紫外线灯依然会直接作用于人体，从而对人体

造成一定的伤害的问题。

[0018]本实用新型提供的杀菌门把手，其处理模块接收纹识别模块发送的指纹，并将指纹与预置的多点指纹进行匹配，若匹配成功，则发送控制门锁主机进行解锁的控

制指令，同时，门锁主机根据处理模块发送的控制门锁主机进行解锁的控制指令解锁门锁，由于本实用新型是采用多点指纹认证，只要在外部指纹与预置的多个指纹中

的任一个指纹相一致就能实现开锁功能，这就降低了反复输入指纹的现象，提供了开锁的效率。

【附图说明】

[0019]为了更清楚地说明本实用新型的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例

，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

[0020]图1是本实用新型一实施例提供的杀菌门把手的工作原理示意图。

[0021]图2是本实用新型一实施例提供的杀菌门把手的结构示意图。

【具体实施方式】

[0022]为了使本实用新型所解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述

的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

[0023]如图1至图2所示，本实用新型实施例提供的一种杀菌门把手，包括人体红外线检测模块1、处理模块2、电源模块3、指纹识别模块4、紫外线灯5及门锁主机6，电

源模块3与人体红外线检测模块1、处理模块2、指纹识别模块4、紫外线灯5及门锁主机6连接；

[0024]人体红外线检测模块I与处理模块2连接，用于检测外部人体信息，并在检测到外部人体信息时，生成检测到外部人体信息的检测信号发送给处理模块2 ;

[0025]处理模块2，用于接

自动杀菌门把手的制作方法

1.本实用新型涉及家居领域，尤其涉及一种自动杀菌门把手。

背景技术：

2.在日常生活中，我们经常会在公共场(如：商店、酒店、医院等)所使用门把手进行开门，由于接触者众多，门把手必然会沾有细菌，如果不及时对门把手进行清洁消

毒处理，很有可能会使其他健康接触者传染到病菌，对他人的身体健康造成严重。

3.目前，对门把手进行杀菌的方法多为人工方式或者紫外杀菌方式，通过清洁工人定时进行清洁擦拭的方法具有一定时间间隔，无法时间对门把手进行杀菌处理，

不仅需要耗费清洁工人的体力，而且杀菌效果并不好；另外，可通过在门把手外部安装紫外线杀菌灯进行杀菌，当时固定安装的杀菌灯很难对门把手进行全面杀菌，而

且外露的紫外线还会对人体有一定的伤害，不适于推广使用。

4.针对相关技术中对门把手杀菌效果不佳，且有可能对人体造成伤害的问题，目前尚未给出有效的解决方案。

5.由此，本发明人凭借多年从事相关行业的经验与实践，提出一种自动杀菌门把手，以克服现有技术的缺陷。

技术实现要素：

6.本实用新型的目的在于提供一种自动杀菌门把手，可自动检测门把手是否被触碰使用，并在时间对门把手进行清洁处理，无需人工操控，方便快捷，反应迅速，

有效节约人工成本，适于推广使用。

7.本实用新型的另一目的在于提供一种自动杀菌门把手，可对门把手的各个部位进行全面杀菌，不留死角，且能够避免对人体的伤害，具有良好的杀菌效果。

8.本实用新型的目的可采用下列技术方案来实现：

9.本实用新型提供了一种自动杀菌门把手，所述自动杀菌门把手包括用于对门体进行开关操作的握把和用于对所述握把的表面进行杀菌处理的杀菌环，所述杀菌环为能

滑动地套设于所述握把外侧的环状结构，所述杀菌环的内壁上沿其周向设置有可对所述握把的表面进行直接照射的多个紫外线杀菌灯；

10.所述握把的内部设置有能沿其轴向移动的磁块，且所述杀菌环上设置有能与所述磁块之间产生吸力的第二磁块，以通过所述磁块带动所述杀菌环沿所

述握把的轴向滑动。

11.在本实用新型的一较佳实施方式中，所述自动杀菌门把手还包括电机，所述电机的输出轴与丝杆的一端连接，所述丝杆的另一端伸入至握把内并沿所述握把的轴向

延伸，所述握把内还设置有与所述丝杆相平行的滑杆，所述磁块上分别开设有螺纹孔和限位孔，所述丝杆插设于所述螺纹孔内，且所述丝杆与所述螺纹孔螺纹连接

，所述滑杆能滑动地插设于所述限位孔内。

12.在本实用新型的一较佳实施方式中，所述自动杀菌门把手还包括电机箱，所述电机箱内设置有安装片，所述电机位于所述电机箱内并与所述安装片连接，所述滑杆

与所述安装片连接。

13.在本实用新型的一较佳实施方式中，所述握把和所述电机箱均为两端开口的筒状结构，所述握把的一开口端与所述电机箱的一开口端相连接并在连接位置设置有封

堵环，所述握把的另一开口端和所述电机箱的另一开口端分别设置有端盖和第二端盖；

14.所述丝杆的一端和所述滑杆的一端均位于所述电机箱内，且所述丝杆的另一端和所述滑杆的另一端分别穿过所述封堵环伸入至所述握把的内部且延伸至靠近所述第

一端盖的位置。

15.在本实用新型的一较佳实施方式中，所述自动杀菌门把手还包括电源盒，所述电源盒内设置有主电源和控制器，所述电源盒或所述握把上设置有感应装置，所述感

应装置的检测信号输出端与所述控制器的检测信号接收端连接，所述控制器的控制信号输出端与所述电机的控制端连接，且所述主电源分别与所述控制器和所述电机的

电源端连接。

16.在本实用新型的一较佳实施方式中，所述感应装置为设置于所述电源盒的侧壁上的人体感应传感器，或者为设置于所述握把上且能感应所述握把动作的触碰开关。

17.在本实用新型的一较佳实施方式中，所述电源盒包括底托、顶盖和背板，所述背板的底部与所述底托的顶部连接，所述主电源和所述控制器均固定于所述背板上，

所述顶盖的底部与所述底托连接，以将所述背板、所述主电源和所述控制器罩设于所述顶盖内；

18.所述底托的顶部设置有与门锁连接的支撑座，所述握把通过所述电机箱与所述支撑座连接。

19.在本实用新型的一较佳实施方式中，所述顶盖的顶部设置有卡扣，所述背板的顶部与所述顶盖之间通过卡扣可拆卸地连接。

20.在本实用新型的一较佳实施方式中，所述顶盖的侧壁上设置有显示屏和信号灯。

21.在本实用新型的一较佳实施方式中，所述杀菌环包括杀菌环主体和灯罩，所述杀菌环主体和所述灯罩均为环状结构，所述杀菌环主体上沿其周向设置有多个镂空部

位，所述第二磁块设置于所述杀菌环主体上，所述灯罩罩设于所述杀菌环主体的外侧，各所述紫外线杀菌灯沿所述灯罩的周向设置于所述灯罩的内壁上，各所述紫外线

杀菌灯发出的紫外光线穿过所述杀菌环主体上对应位置的所述镂空部位并照射于所述握把的表面。

22.在本实用新型的一较佳实施方式中，所述杀菌环主体的上设置有可沿所述握把的轴向滚动的多个滑轮，各所述滑轮沿所述杀菌环主体的周向分布，且各所述滑轮分

别与所述握把的外壁相接触。

23.在本实用新型的一较佳实施方式中，所述杀菌环主体上设置有微型电源，所述杀菌环主体且靠近所述电机一侧的外壁上设置有导电弹片，所述导电弹片的一端为连

接于所述杀菌环主体上的固定端，且所述固定端与所述微型电源连接，所述导电弹片的另一端为活动端，且所述活动端与各所述紫外线杀菌灯的电源端连接。

24.在本实用新型的一较佳实施方式中，所述电机箱的内部设置有电源检测片，所述电源检测片与所述控制器连接，所述主控制器的控制信号输出端与所述主电源的控

制端连接，所述主电源的供电端与所述微型电源连接；当所述杀菌环滑动至靠近所述电机箱位置时，所述电机箱挤压所述导电弹片的活动端使其与所述紫外线杀菌灯的

电源端相分离，且

所述导电弹片的活动端与所述电源检测片相连接。

25.由上所述，本实用新型的自动杀菌门把手的特点及优点是：在握把外侧的能滑动地套设有杀菌环，握把的内部和杀菌环上分别设置有磁块和第二磁块，在检测

到有使用者触摸过握把后，可控制磁块沿握把的轴向移动，由于磁块与第二磁块之间存在吸力，磁块的移动会带动第二磁块以及杀菌环沿握把的轴向滑动

，在杀菌环滑动过程中通过杀菌环上的多个紫外线杀菌灯直接对握把的表面各部位进行直接照射，从而达到对握把整体杀菌处理的效果，不留死角，且紫外光线不会照

射到人体，避免对人体的造成伤害，具有良好的安全性和杀菌效果。

附图说明

26.以下附图仅旨在于对本实用新型做示意性说明和解释，并不限定本实用新型的范围。其中：

27.图1：为本实用新型自动杀菌门把手的结构示意图。

28.图2：为本实用新型自动杀菌门把手中握把内部的结构示意图之一。

29.图3：为本实用新型自动杀菌门把手中握把内部的结构示意图之二。

30.图4：为本实用新型自动杀菌门把手的分解图。

31.图5：为本实用新型自动杀菌门把手中杀菌环的内部结构示意图。

32.图6：为本实用新型自动杀菌门把手的工作状态示意图之一。

33.图7：为本实用新型自动杀菌门把手的工作状态示意图之二。

34.本实用新型中的附图标号为：

35.1、握把；101、端盖；

36.2、杀菌环；3、电机箱；

37.301、第二端盖；4、电源盒；

38.401、顶盖；402、底托；

39.403、背板；5、显示屏；

40.6、人体感应传感器；7、卡扣；

41.8、信号灯；9、主电源；

42.10、支撑座；11、电机；

43.12、丝杆；13、磁块；

44.1301、螺纹孔；1302、限位孔；

45.14、滑杆；15、紫外线杀菌灯；

46.16、杀菌环主体；17、第二磁块；

47.18、导电弹片；19、微型电源；

48.20、封堵环；21、磁吸片；

49.22、电源检测片；23、安装片；

50.24、滑轮；25、灯罩。

具体实施方式

51.为了对本实用新型的技术特征、目的和效果有更加清楚的理解，现对照附图说明

本实用新型的具体实施方式。

52.如图1至图7所示，本实用新型提供了一种自动杀菌门把手，该自动杀菌门把手包括握把1和杀菌环2，握把1用于对门体进行开关操作，杀菌环2用于对握把1的表面进

行杀菌处理，杀菌环2为圆环状结构，且杀菌环2能沿握把1的轴向滑动地套设于握把1外侧，杀菌环2的内壁上沿其周向设置有多个紫外线杀菌灯15，通过各紫外线杀菌

灯15可对握把1的表面进行直接照射，从而达到杀菌的效果；在握把1的内部设置有能沿握把1的轴向移动的磁块13，且杀菌环2上设置有能与磁块13之间产生吸

力的第二磁块17，以通过磁块13带动杀菌环2沿握把1的轴向滑动。

53.本实用新型在握把1外侧的能滑动地套设有杀菌环2，握把1的内部和杀菌环2上分别设置有磁块13和第二磁块17，在检测到有使用者触摸过握把1后，可控制

磁块13沿握把1的轴向移动，由于磁块13与第二磁块17之间存在吸力，磁块13的移动会带动第二磁块17以及杀菌环2沿握把1的轴向滑动，在杀菌环2滑动过程中

通过杀菌环2上的多个紫外线杀菌灯15直接对握把1的表面各部位进行直接照射，从而达到对握把1整体杀菌处理的效果，不留死角，且紫外光线不会照射到人体，避免

对人体的造成伤害，具有良好的安全性和杀菌效果。

54.进一步的，紫外线杀菌灯15可为但不限于uvc紫外线杀菌灯(即：该紫外线杀菌灯发射的紫外线的波长为200nm至275nm，对该波段的紫外线又称为短波灭菌紫外线)。

55.在本实用新型的一个可选实施例中，如图2至图4所示，自动杀菌门把手还包括电机11、丝杆12和滑杆14，电机11与丝杆12相配合用于控制磁块13在握把1内滑动

；滑杆14用于对磁块13的滑动起到导向作用，确保磁块13仅沿握把1的轴向移动而不发生周向转动。其中：电机11的输出轴与丝杆12的一端连接，丝杆12的另

一端伸入至握把1内并沿握把1的轴向延伸，滑杆14位于握把1内且与丝杆12平行设置，磁块13上分别开设有螺纹孔1301和限位孔1302，螺纹孔1301中设置有与丝杆

12上的外螺纹相配合的内螺纹，限位孔1302的孔径大于滑杆14的直径，丝杆12插设于螺纹孔1301内，且丝杆12与螺纹孔1301之间通过外螺纹与内螺纹配合连接，滑杆14

能滑动地插设于限位孔1302内。通过电机11的正反向带动磁块13在丝杆12上前后移动，进而达到控制杀菌环2沿握把1的轴向滑动的目的。

56.进一步的，如图1至图4所示，自动杀菌门把手还包括电机箱3，电机箱3内固定设置有安装片23，电机11位于电机箱3内固定连接于安装片23上，滑杆14的一端与安装

片23固定连接。通过安装片23为电机11和滑杆14提供安装位置，确保电机11和滑杆14稳定安装。

57.具体的，如图1至图4所示，握把1和电机箱3均为两端开口的圆筒状结构，握把1的一开口端与电机箱3的一开口端相连接并在握把1与电机箱3的连接位置上设置有圆

环形的封堵环20，从而对握把1与电机箱3的连接位置的缝隙进行封堵，握把1的另一开口端设置有端盖101，电机箱3的另一开口端设置有第二端盖301；丝杆12的一

端和滑杆14的一端均位于电机箱3内，且丝杆12的另一端和滑杆14的另一端分别穿过封堵环20伸入至握把1的内部且延伸至靠近端盖101的位置。使得杀菌环2能沿握

把1的一端滑动至另一端，从而确保对握把1的整体杀菌。

58.在本实用新型的一个可选实施例中，如图1至图4所示，自动杀菌门把手还包括电源盒4，电源盒4内设置有主电源9和控制器(为现有的控制器)，电源盒4或握把1上设

置有感

应装置，感应装置的检测信号输出端与控制器的检测信号接收端连接，控制器的控制信号输出端与电机11的控制端连接，且主电源9分别与控制器的电源端和电机11的

电源端连接。如图6所示，通过感应装置可对握把1位置进行实时检测，当有使用者握住握把1或者握把1发生转动后，感应装置检测到信息后并把检测信号发送给控制器

，控制器即对电机11的工作状态进行控制，从而完成对握把1的杀菌。

59.进一步的，感应装置可为设置于电源盒4的侧壁上的人体感应传感器(即：红外线传感器)，当有使用者握住握把1后，通过人体感应传感器6对使用者的手部进行信息

采集，再通过控制器控制杀菌环2移动，从而完成对握把1的杀菌。另外，感应装置可为设置于握把1上的触碰开关，通过触碰开关能感应握把1的动作，当有使用者转动

握把1并触发触碰开关后，触碰开关向控制器发送检测信号，再通过控制器控制杀菌环2移动，从而完成对握把1的杀菌。当然，感应装置还可以为其他检测设备或者信

号采集设备，能够对握把1是否被触碰进行检测即可。

60.具体的，如图4所示，电源盒4包括底托402、顶盖401和背板403，背板403位于底托402的上方，且背板403的底部与底托402的顶部固定连接，主电源9和控制器均固

定于背板403上，顶盖401为底部开口的盒体结构，顶盖401设置于底托402的上方，且顶盖401的底部边缘与底托402的边缘连接，以将背板403、主电源9和控制器均罩设

于顶盖401内。底托402的顶部设置有与门锁连接的支撑座10，握把1通过电机箱3与支撑座10连接，使用者可通过转动握把1带动支撑座10同步转动，进而通过支撑座10

带动门锁完成开关动作。

61.进一步的，如图1至图4所示，顶盖401的顶部设置有卡扣7，背板403的顶部与顶盖401之间通过卡扣7可拆卸地连接，方便对顶盖401进行固定和拆卸，可随时对电源

盒4内部的电器元件进行更换和维修。

62.进一步的，如图1至图4所示，顶盖401的前部侧壁上设置有显示屏5，显示屏5的下方设置有信号灯8，显示屏5和信号灯8分别与控制器连接。通过显示屏5可对外显示

是否完成对握把1的杀菌处理，通过信号灯8也可指示设备的工作状态(如：当人体感应传感器6检测到使用者的手部与握把1发生接触时，信号灯8绿灯点亮；当人体感应

传感器6未检测到使用者的手部与握把1发生接触时，信号灯8不亮)。

63.在本实用新型的一个可选实施例中，如图2至图5所示，杀菌环2包括杀菌环主体16和灯罩25，杀菌环主体16和灯罩25均为圆环状结构，杀菌环主体16上沿其周向设置

有多个镂空部位，第二磁块17设置于杀菌环主体16上，灯罩25罩设于杀菌环主体16的外侧，各紫外线杀菌灯15沿灯罩25的周向设置于灯罩25的内壁上，各紫外线杀菌灯

15发出的紫外光线穿过杀菌环主体16上对应位置的所述镂空部位并直接照射于握把1的表面。通过杀菌环主体16与灯罩25的配合，既保证各紫外线杀菌灯15可直接对握

把1进行杀菌处理，确保良好的杀菌效果，又能够对散射的紫外光线进行隔挡，避免其照射到使用者，避免紫外光线对人体造成伤害，确保使用的安全性。

64.进一步的，如图5所示，杀菌环主体16的上设置有可沿握把1的轴向滚动的多个滑轮24，各滑轮24沿杀菌环主体16的周向均匀且间隔分布，且各滑轮24分别与握把1的

外壁相接触。各滑轮24为杀菌环2在握把1上的滑动起到支撑、导向的作用，提高杀菌环2滑动过程中的稳定性。

65.在本实用新型的一个可选实施例中，如图2至图5所示，杀菌环主体16上设置有微

型电源19，杀菌环主体16且靠近电机11一侧的外壁上设置有导电弹片18，导电弹片18的一端为连接于杀菌环主体16上的固定端，且导电弹片18的固定端与微型电源19连

接，导电弹片18的另一端为活动端，且导电弹片18的活动端与各紫外线杀菌灯15的电源端连接。在对握把1进行灭菌处理过程中，通过微型电源19向各紫外线杀菌灯15

进行供电，从而确保各紫外线杀菌灯15正常工作。

66.进一步的，如图2至图4所示，电机箱3的内部设置有电源检测片22，电源检测片22的信号输出端与控制器的信号接收端连接，控制器的控制信号输出端与主电源9的

控制端连接，主电源9的供电端与微型电源19连接；当杀菌环2滑动至靠近电机箱3位置时，电机箱3(即：封堵环20)会对导电弹片18进行挤压从而使导电弹片18的活动端

发生移动，使导电弹片18的活动端与紫外线杀菌灯15的电源端相分离，紫外线杀菌灯15停止杀菌；此时，导电弹片18的活动端会移动至与电源检测片22相连接的位置，

控制器通过电源检测片22对微型电源19内的剩余的电量进行检测，并根据微型电源19的电量控制主电源9向其充电，确认微型电源19电量充足。

67.在本实用新型的另一个可选实施例中，导电弹片18的固定端与微型电源19连接，还可在杀菌环主体16上设置联动开关(即：联动开关由开关和第二开关组成)，

导电弹片18的活动端通过开关与各紫外线杀菌灯15的电源端连接，且导电弹片18的活动端通过第二开关与电源检测片22连接，开关的控制端和第二开关的控制

端分别与控制器的控制信号输出端连接。在对握把1进行灭菌处理过程中，控制器控制开关闭合、同时第二开关断开，微型电源19可通过开关以及导电弹片18

向各紫外线杀菌灯15进行供电，从而确保各紫外线杀菌灯15正常工作；当杀菌环2滑动至靠近电机箱3位置时，控制器控制开关断开、同时第二开关闭合，紫外线杀

菌灯15停止杀菌，此时，微型电源19通过第二开关、导电弹片18以及电源检测片22与控制器和主电源9连接，控制器通过电源检测片22对微型电源19内的剩余的电量进

行检测，并根据微型电源19的电量控制主电源9向其充电，确认微型电源19电量充足。

68.在本实用新型的一个可选实施例中，如图2至图4所示，电机箱3的内部且与第二磁块17轴向相对的位置上设置有磁吸片21，当不需要对握把1进行灭菌时，控制电机

11使杀菌环2滑动至靠近电机箱3的位置，此时第二磁块17与磁吸片21相吸附，以对杀菌环2进行定位，避免杀菌环2在握把1上随意滑动。

69.本实用新型的工作过程为：如图6、图7所示，通过感应装置实时检测握把1位置是否被触碰，当监测到有使用者的手部触摸过握把1或者握把1发生转动后，感应装置

将检测信号发送至控制器，控制器控制电机11启动，通过电机11带动丝杆12转动，从而带动磁块13沿丝杆12的轴向移动；由于磁块13与第二磁块17之间存在磁

吸力，杀菌环2与磁块13同步移动，此时导电弹片18的活动端与紫外线杀菌灯15的电源端连接，各紫外线杀菌灯15可正常工作，从而实现对握把1表面的杀菌。在对

握把1杀菌完毕后，通过控制板控制电机11反向转动，杀菌环2与磁块13同步向靠近电机箱3方向滑动；当杀菌环2与电机箱3相接触时，各紫外线杀菌灯15停止对握

把1进行杀菌，控制器此时会对主电源9内的存储电量进行检测，确认主电源9是否需要充电。若再次有使用者的手部触摸过握把1，循环上述杀菌过程。

70.本实用新型的自动杀菌门把手的特点及优点是：

71.一、该自动杀菌门把手中，杀菌环2可沿握把1的轴向移动，并通过杀菌环2上的多个紫外线杀菌灯15直接对握把1的表面各部位进行直接照射，从而达到对握把1整体

杀菌处理的效果，不留死角，且灯罩25对紫外光线进行隔挡，避免紫外光线直接照射到人体，避免对人体的造成伤害，具有良好的安全性和杀菌效果。

72.二、该自动杀菌门把手，可通过感应装置对是否有使用者触摸握把1进行实时检测，能够在时间控制电机11启动，并驱动杀菌环2快速完成对握把1的杀菌处理，

无需人工操控，方便快捷，反应迅速，有效节约人工成本，适于推广使用。

73.以上所述仅为本实用新型示意性的具体实施方式，并非用以限定本实用新型的范围。任何本领域的技术人员，在不脱离本实用新型的构思和原则的前提下所作出的

等同变化与修改，均应属于本实用新型保护的范围。

抑菌门门把手怎么消毒

从2019年的年底一直到现在，新冠型病毒一直在蔓延肆虐，而广州有一个确诊患者，他得新冠性病毒的原因就是摸了门把手，而门把手正好有这个病毒。所以很多人在

家中消毒的时候，就要注意门把手这个细节，那么面对门把手应该如何消毒？居家消毒的时候需要注意哪些方面？

一、家中的门把手应该如何消毒

1、清水中加入一定量的84消毒液，搅拌均匀之后，再用抹布沾湿，戴上手套，直接来擦拭门把手。

2、现在市面上还有一种消毒湿巾，使用起来会更加方便，而这种湿巾其实和抹布用84溶液浸泡过有一样的功效，可以每天对门把手进行消毒处理，能够起到真正杀菌

的目的。

二、家中消毒有哪些地方需要特别注意

1、手机是我们每天都需要接触到的，上面的细菌也非常多，所以我们需要每天对手机进行消毒，可以参照门把手消毒的方法。不过不能直接用84消毒液进行喷洒，可

以用纸巾沾湿再来擦拭手机，防止有水汽进入到手机内部，损害你的手机。

2、水龙头也是容易忽略的地方，而我们每天需要打开水龙头洗手，所以要每天清洗水龙头，可以对水龙头经常接触到的地方喷洒84消毒液。

3、同样的原理，每次上完厕所之后，我们都需要按马桶的冲厕键，而在用完之后，要用84消毒液对着按钮消毒，然后再来洗手。

4、厨房里也是病毒比较低多的场所，比如每天都要使用的砧板，还有洗碗布、棉布等等，这些容易滋生细菌，所以进行家中消毒的时候，要对这些重点部位进行清

洁，这样子才不会有细菌滋生。使用一段时间之后，家中的抹布要及时处理掉，千万不要舍不得。

以上内容就是关于如何消毒门把手以及家中的哪些部位容易忽略，进行家居消毒的时候，一定要从一些细节入手，这样子才能够保护家人的身体健康。

抗菌门把手，抗菌涂层，铜如何杀菌?

在新冠大流行期间，保持物体表面清洁是非常重要的，表面传播是科学家认为新冠病毒传播的三种主要途径之一(另外两种途径是通过咳嗽或打喷嚏时产生的大液滴和

空气中较小的液滴直接人际传播)。

能够自我清洁、持续杀菌的表面是一个美好的前景，这将省去人力清洁的功夫，不需要维护，无需人们改变行为就能阻止疾病传播。目前，已经有一些人做出了努力。

NitroPep：抗菌涂层

近日，英国皇家工程学院的企业研究员、NitroPep耐感染涂料的创始人Felicity de Cogan博士透露，工程师们正在制造能够快速SARS-CoV-2病毒的表面。

de Cogan博士说，在这一领域已经取得了一些进展。铜和银在病毒方面已经显示出了前景，这意味着接触这些表面的人不太可能会把病毒带到手上。

众所周知，铜具有固有的抗菌特性。研究发现，即使是非工程金属，在2-6小时后病毒的效率也达到99%。

南安普敦大学的微生物学家William Keevil此前曾呼吁在门把手、购物车、公共交通工具的扶手、甚至健身器材上涂上这种金属。

Keevil教授称，波兰的公共汽车已经安装了镀铜的扶手，而智利和巴西的机场入境亭也都覆盖了这种金属。美国的健身房充满了细菌和其他传染性细菌，他们甚至在杠

铃和其他设备上也覆盖了铜。

但de Cogan博士说，铜的抗菌时间不足以防止新冠病毒在社区的传播。

“我们自己无法快速清洁表面，现有的自我清洁表面只能在几个小时后消灭病毒，但想想有多少人在几分钟内碰了火车扶手。”

能够在几秒钟内冠状病毒的自动清洁和抗病毒门把手可能很快会成为现实。

Cogan博士在一个网上新闻发布会上说，这些材料可能会在未来几周上市。不过，她也承认，更现实的日期是，他们会在圣诞节前完工。

2019年，伯明翰大学的科学家们就发明了一种用于钢表面的抗菌涂层，由NitroPep进行商业化。这种涂层被证明可以寻思一些导致常见的医院获得性感染的细菌

研究人员与皇家国防医学中心和皇家海军合作，在一艘皇家舰队辅助船上进行了一项试验，在钢表面(包括门把手、手术室和公共厕所的一部分)上涂上了NitroPep涂层

被处理的表面机械地直接与细菌的细胞壁相互作用，引起溶解。细菌被消灭，无法在其上繁殖。

结果表明，该涂层对金黄色葡萄球菌、表皮葡萄球菌、肠球菌、铜绿假单胞菌和大肠杆菌等5种不同的院内感染病原菌均有效。

这项研究还表明，这种涂层可以在45分钟内细菌，比一般市面上的24小时候才能产生影响的技术要快得多。

Copper Clothing：浸铜口罩

一家名为Copper Clothing的英国公司正在以29.99英镑的价格出售一种“可清洗、可重复使用的浸铜KN99口罩”。该公司声称，他们拥有几乎可以瞬间摧毁表面病毒的

技术。

Copper Clothing的研发主管Rory Donnelly称，在该公司进行的临床试验中，这种独特形式的铜在一分钟内有效杀毒99.8%，在10分钟内有效杀毒99.99%。

Copper Clothing已经在网上售卖使用注入铜的面料制造的服装，如内衣、手套、口罩、袜子、睡衣等。一套睡衣售价为50-55英镑。

其官网显示，在初的30-40分钟接触中，铜尼龙织物的初始杀菌率实际上比的铜金属要快。

他们还表示，样品中的铜在经历40次水洗后仍然几乎无损，可以保持持久性的杀菌效果。

Donnelly表示：“我们材料中的铜靠得很近，离子可以轻易地传递电信号。在工程铜织物中，这种情况可以在一分钟内发生。”

“如果有微生物落在上面，铜就会进入‘精神分裂模式’，互相发送电信号，就像一个人走进了电篱笆。”

“它会破坏病毒周围的包膜，然后立即病毒。”

铜如何杀菌？

自古埃及人、希腊人开始，人们就使用铜来运输和储存水、制造管道和桶，他们观察到，含有铜的物品具有防止水变质和防止木材受寄生虫侵害的能力。

铜是一种金属。当金属与水反应时——无论是液态的还是通过空气中的水分——它会被氧化。种杀菌机制是锈蚀，当产生锈蚀分子的过程中，铜从细菌细胞壁的脂

质、氧气或蛋白质的膜上吸引电子。当氧化铜原子从构成细胞壁的原子中拉出电子时，细菌就会被削弱。就像从墙上拉出砖头一样，终细菌细胞壁会破裂而死亡。

另一些杀菌机制与微生物细胞毒性有关。当氧化的铜原子破坏细胞壁时，细菌试图通过从周围环境中吸收或排出不需要的元素来适应环境。结果，铜离子涌入细胞。

铜从三个方面对细胞内部产生毒性：停止食物供应(细胞能量)，中断通讯(DNA-writing)，或摧毁武器和供应(驱水)。

另一种杀菌机制是通过自由基途径。氧化铜释放自由基，氧原子和氢原子或氢氧化物。这些原子与其他物质的反应性很强，因为它们有一个或多个未配对电子;这使得

原子不稳定。

结果，它们从周围的分子中“窃取”电子，在细菌的细胞膜上引发破坏性的连锁反应，破坏细胞膜，终细菌。

抗菌门把手：高效抑菌，生活更健康

据相关研究结果表明，新型冠状病毒能够在门把手等，金属表面存活2天左右，入户门作为连接外界与家里的通道，它的门把手比较容易停留细菌，为了保护自己与家

人的健康，勤洗手、消毒是很有必要的，但好可以选择一把抗菌把手，从源头上减少细菌的滋生。

1、抗菌把手真的能抗菌吗？

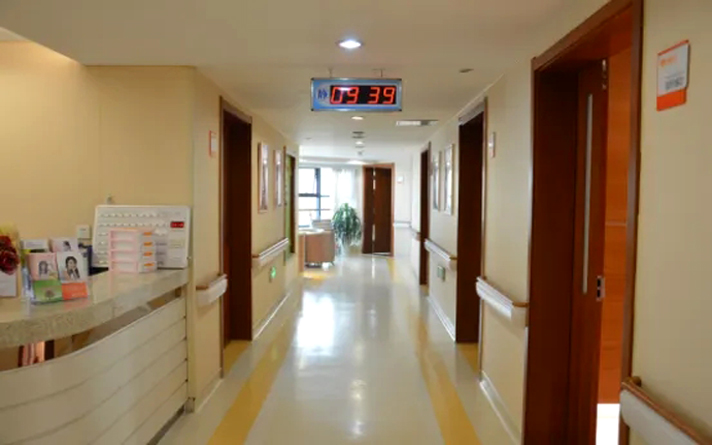

实际上，抗菌把手的抗菌涂层技术已经出现十多年了，是一种很成熟的技术，并且在很多医院、酒店、培训中心等公众场合都被成功运用。

抗菌把手有多种抗菌技术，有银离子涂层、使用有抗菌作用的B-30白铜材料以及使用纳米涂层技术。

随着科技的发展，今后会有更多抗菌、杀菌类的技术诞生。

2、抗菌把手杀菌的原理是什么？

抗菌把手的表面为带电离子涂层，当其表面附着着大量细菌时，其表面涂层中的带电离子就会通过分子交换破坏病菌的蛋白质外壳以及细菌的细胞膜，使病毒、细菌的

组织结构改性、破坏，阻断细胞的呼吸和营养吸收，从而阻止病毒、细菌的细胞分裂，生长导致其死亡。

  SAFOR抗菌涂层把手，通过涂层的带电离子通过表面释放来有效抑制细菌增长。
